Erschließung von 34 Baugrundstücken

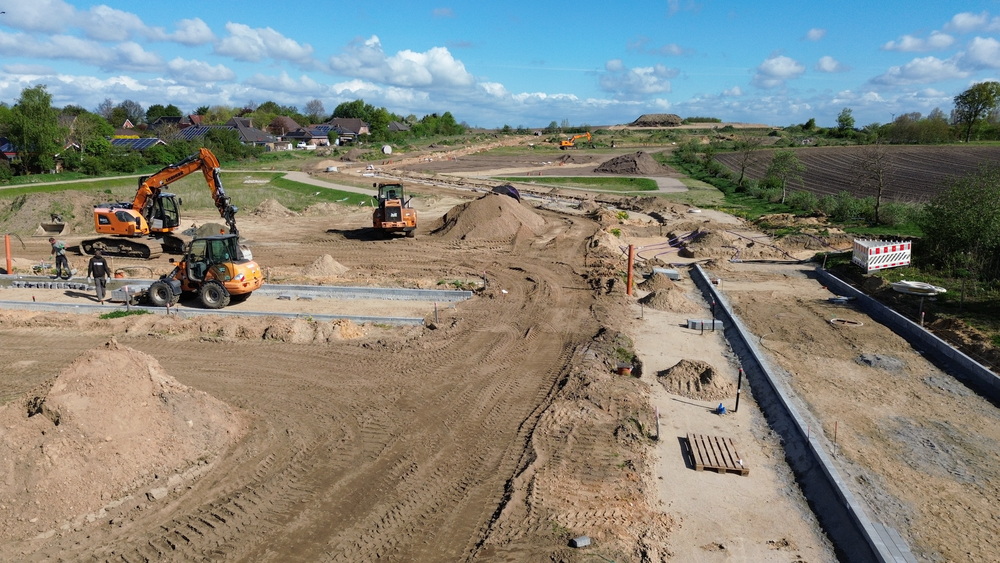

© IB Ivers, Heger
Für die Gemeinde Ladelund wurde die Erschließungsplanung für ein neues Baugebiet mit insgesamt 34 Baugrundstücken und einer Gesamtfläche von ca. 5,5 ha erstellt.
Bestandteil der Maßnahme waren die Anlagen zur Schmutzwasserentsorgung einschließlich Doppelpumpstation und Druckrohrleitung sowie die Einrichtungen zur Regenwasserableitung und -rückhaltung mit entsprechenden Regel- und Drosselbauwerken.
Die Ableitung des Oberflächenwassers erfolgt bis zum Anschluss an die vorhandenen Verbandsgewässer.

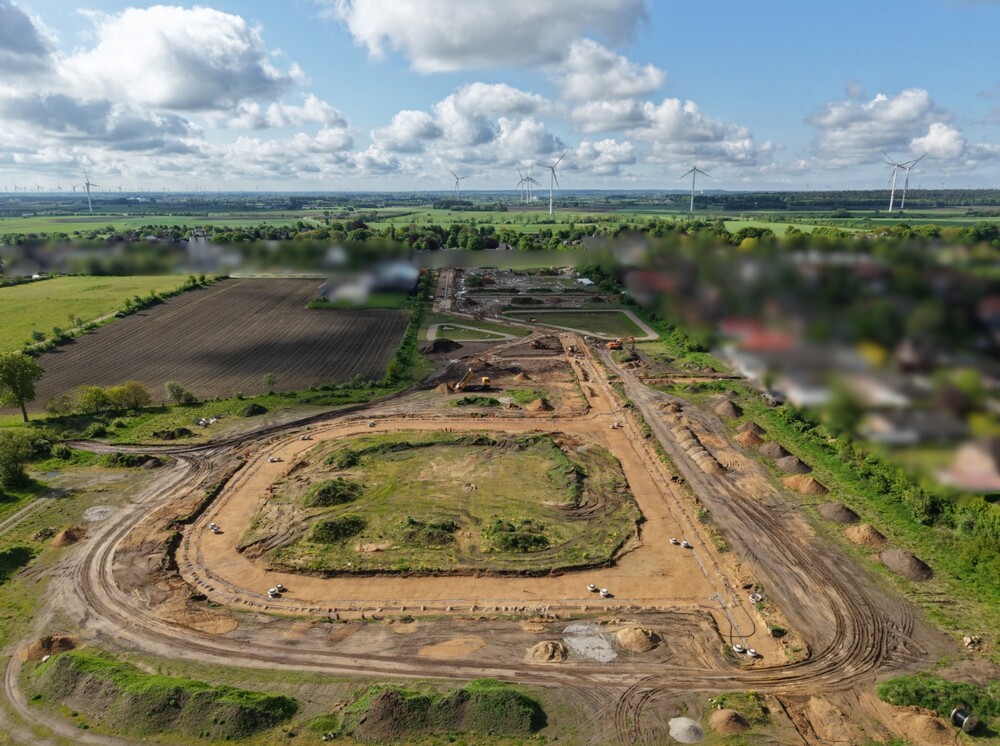

©HimmelBlickMedia
Darüber hinaus umfasste die Planung den Ausbau der öffentlichen Verkehrsflächen auf Grundlage der festgelegten Straßenverkehrsflächen und vorgesehenen Ausbauquerschnitte aus der Bauleitplanung.

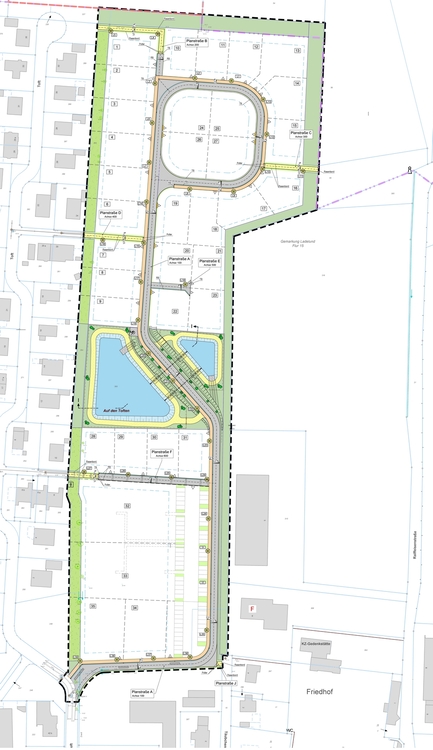

Auszug Lageplan Straßenbau
Allgemeine Projektdaten
- Auftraggeber: Gemeinde Ladelund, über Amt Südtondern
Technische Daten
- ca. 1.400 m RW-Kanal (bis DN 400) und
SW-Kanal (DN 200) - ca. 4.300 m³ Kiesbaustoffe
- ca. 4.500 m Borde und Rinnen
- ca. 5.500 m³ Pflasterflächen
- 1 SW-Doppelpumpstation
- 2 Regenrückhaltebecken
mit V = ca. 1.700 m³ und ca. 315 m³
Erbrachte Leistungen
- Ingenieurbauwerke:
Leistungsphasen 1 bis 9 HOAI - Verkehrsanlagen:
Leistungsphasen 1 bis 3 und 5 bis 8 HOAI - Besondere Leistung:
- Planungsbegleitende Vermessung
- Örtl. Bauüberwachung
- Leistungszeitraum:
2024 – bis voraussichtlich 2027 (Planung / Bau / Abrechnung)
